Producten Beschrijving
De SiC Power Device Wafer Laser Dicing Machine is speciaal ontworpen voor het nauwkeurig verenkelen en in blokjes snijden van siliciumcarbide (SiC) wafers, vermogenshalfgeleiderapparaten en geavanceerde keramische substraten.
Uitgerust met een hoog-power fiberlaser, ultra-precisie bewegingsplatform en CCD vision-uitlijningssysteem, levert de machine een hoge-snelheid en hoge-nauwkeurige verwerking terwijl chipping, micro-scheurtjes en thermische schade worden geminimaliseerd.
Het systeem is bijzonder geschikt voor de productie van halfgeleiders van de derde generatie, zoals voedingsmodules en halfgeleiderverpakkingssubstraten.
Uitrustingskenmerken
Krachtige-vezellasertechnologie
- Geavanceerde industriële-vezellaserbron
- Uitstekende straalkwaliteit en energiestabiliteit
- Onderhouds-vrije werking
- Hoge elektro-optische conversie-efficiëntie
- Lage bedrijfskosten
Ultra-Precisiebewegingsplatform
- Machinebasis van natuurlijk graniet voor superieure stijfheid
- Geïntegreerde portaalstructuur zorgt voor trillingsbestendigheid
- Hoge-snelheid en hoge-stabiliteit
Lineair motoraandrijfsysteem
- Geïmporteerd lineair motorsysteem
- Lineaire encoder met hoge resolutie van 0,5 μm-
- Volledig gesloten-CNC-besturing
- Snelle respons en superieure positioneringsnauwkeurigheid
CCD-visie-uitlijning
- Automatische wafeluitlijning
- Vertrouwelijke erkenning
- Uiterst nauwkeurige positionering- voor halfgeleidertoepassingen
Lage-Schade Laser Dicing
- Smalle zaagbreedte
- Minimale chippen
- Verminderde thermische invloedszone
Verbeterde matrijsopbrengst
Toepassingen
Halfgeleiderindustrie van de derde-generatie
SiC Power Device-wafels
SiC MOSFET-wafels
SiC Schottky-diodes
SiC-voedingsmodules
SiC-verpakkingssubstraten
Halfgeleiderverpakkingsindustrie
Keramische substraten
DBC-substraten
AMB-substraten
AlN-substraten
Halfgeleiderdragers
Nieuwe energie-industrie
Voedingsmodules voor elektrische voertuigen
Oplaadsystemen
Energieopslagsystemen
Fotovoltaïsche omvormers
Industriële elektronica
Hoog-halfgeleidercomponenten
Intelligente productieapparatuur
Industriële aandrijvingen
Elektronica voor spoorwegvervoer
Technische specificaties
| Item | Parameter |
Lasertype
| Vezellaser
|
Lasergolflengte
| 1060–1080 nm
|
Laserkracht
| 1000 W (aangepast)
|
Verwerkingsgebied
| 600 × 600 mm
|
Snijdikte
| Afhankelijk van materiaal
|
Herhaalbaarheid Nauwkeurigheid
| ±5 μm
|
Verwerkingssnelheid
| 0–3000 mm/min
|
Maximale rijsnelheid
| 60 m/min
|
Maximale acceleratie
| 1.2 G
|
Nauwkeurigheid van de werktafel
| Kleiner dan of gelijk aan 0,015 mm
|
Aandrijfsysteem
| Geïmporteerde lineaire motor + 0.5 μm encoder
|
Machinekracht
| Minder dan of gelijk aan 7 kW
|
Machinegewicht
| Ongeveer 1800 kg
|
Machineafmetingen
| 1800 × 1470 × 1890 mm
|
Voordelen voor het in blokjes snijden van SiC-wafels
Hoge precisie
Ondersteunt het nauwkeurig snijden van SiC-wafels en halfgeleidersubstraten met uitstekende maatconsistentie.
Lage chippen
Geoptimaliseerde laserverwerking minimaliseert randdefecten en verbetert de matrijskwaliteit.
Hoog rendement
Vermindert micro-scheuren en thermische spanning, waardoor het uiteindelijke apparaatrendement wordt verbeterd.
Flexibele verwerking
Geschikt voor recht-snijden, verenkelen van wafers, groefsteken, boren en op maat gemaakte halfgeleiderverwerking.
Automatisering gereed
Compatibel met halfgeleiderproductielijnen en op maat gemaakte automatiseringsoplossingen.

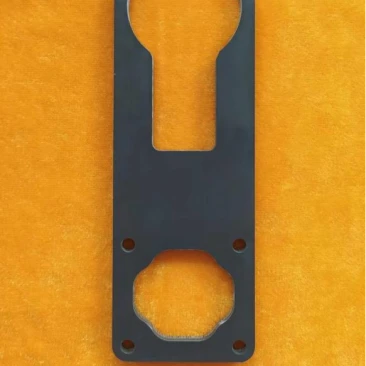

Typische verwerkingsmonsters
- SiC Power Device-wafels
- SiC MOSFET-wafels
- DBC keramische substraten
- AMB keramische substraten
- AlN keramische substraten
- Halfgeleiderverpakkingsdragers
- Geavanceerde keramische componenten
Voorbeeldtoepassingen
Halfgeleiderapparatuur keramische zuignappen
Bekijk onze lasersnijvideo.
After-Verkoop- en ondersteuningsdiensten
Gratis SiC-wafelbemonstering
Gratis verwerking van 4", 6" en 8" SiC-wafels. Inclusief dwars-doorsnede-inspectie, elektrische tests en oplossingen voor volledige massa-productieprocessen.
Voorgeladen halfgeleiderprocespakket
Wordt geleverd met volwassen "stealth dicing"-parameters voor alle SiC-wafels. Er is geen -interne afstemming nodig-stabiele productie vanaf de eerste dag.
Premiumgarantie en levenslange ondersteuning
Eén-jaar volledige-machinegarantie, plus gratis levenslange updates, procesoptimalisatie en technisch advies.
On-Installatie en training op locatie
Ingenieurs zorgen voor de installatie en inbedrijfstelling. Operatortraining zorgt voor een snelle en soepele productiestart.
24/7 snelle technische ondersteuning
24 uur per dag probleemoplossing op afstand en noodservice op- locatie om productie-uitval te voorkomen, 24 uur per dag, 24 uur per dag.
Aangepaste automatiseringsintegratie
Optionele volledig geautomatiseerde laad-/lossystemen voor onbemande massaproductie.
Voor cross-sectierapporten, massa-productievideo's, precieze offertes of op maat gemaakte productieplannen kunt u contact opnemen met ons team voor een gratis-op-één consultatie over hoogwaardige-oplossingen voor SiC-verwerking.
Ons adres
1e verdieping, gebouw B, Phoenix Park, nr. 8, Optics Valley Science and Technology Park, nr. 18, Gaoxin 6th Road, Jiangxia District, Wuhan City
Telefoonnummer
+8618602711568
Veelgestelde vragen
Vraag: Welke materialen kan uw machine verwerken?
A: Compatibel met geavanceerde keramiek, LTCC groene tape, glas, saffier, kwarts, PCB/FPC, wafer, ultra-dun metaal, lithiumbatterijfolie en andere harde en broze precisiematerialen. Optionele laserbronnen voor multifunctionele verwerking-.
Vraag: Wat is de minimale boorgat- en positioneringsnauwkeurigheid?
EEN: Min. gatdiameter 0,05 mm, herhaalpositioneringsnauwkeurigheid +2um, geschikt voor massaproductie van 3C-, halfgeleider- en optische componenten.
Vraag: Welke laserbronnen zijn op uw machines geïnstalleerd? Zijn dit bekende-lasers van bekende merken?
A: A: We configureren lasers met verschillende golflengten en uitgangsvermogens, afgestemd op uw verwerkingsvereisten. Onze apparatuur is standaard uitgerust met zelf-ontwikkelde laserbronnen; Als alternatief kunnen op verzoek van de klant gespecificeerde merklasers worden geïnstalleerd.
Vraag: Is 24 uur per dag onbeheerde massaproductie beschikbaar?
A: A: Onze machine maakt gebruik van volledige CNC-besturing met gesloten-loop; optioneel automatisch laden/lossen en dubbele werktafel maken 24 uur per dag onbeheerde automatische productie mogelijk. Periodieke korte rustintervallen na langdurig continu gebruik helpen echter de levensduur van de apparatuur effectief te verlengen.
