Productbeschrijving

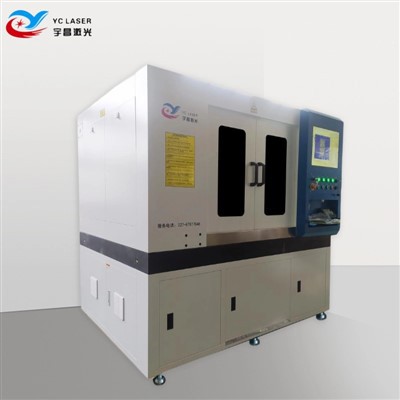

Deze precisielasersnijmachine in klein formaat is ontworpen om te voldoen aan de productiebehoeften van precisieonderdelen in middelgrote- batches. Het bereikt een perfecte balans tussen nauwkeurigheid op industrieel-niveau, stabiliteit en productie-efficiëntie binnen een compact gebied van 600×600 mm, en biedt de beste kosten--prestatieoplossing voor de productie van kleine en middelgrote- precisieonderdelen.
Introductie van apparatuur
De machine maakt gebruik van Japanse Panasonic-servomotoren, hoge-precieze kogelomloopspindeltransmissie en een speciaal precisielasersnijsysteem dat is ontwikkeld op basis van het Duitse numerieke CNC-besturingssysteem. Het beschikt over een hoge snijsnelheid, hoge precisie en weinig onderhoud. Het wordt voornamelijk gebruikt voor het snijden van metalen materialen zoals roestvrij staal, koolstofstaal, gegalvaniseerde plaat, aluminiumlegering en koper.
Voordelen
Compact werktafelontwerp:
Door het transmissiepad te verkorten en de massa van de bewegende delen te verminderen, worden de stijfheid en de dynamische responsprestaties van het systeem aanzienlijk verbeterd, waardoor het verlies aan bewerkingsnauwkeurigheid, veroorzaakt door een te grote werktafel en traagheidstrillingen, effectief wordt onderdrukt.
01
Geminiaturiseerde machinestructuur:
Terwijl het uitstekende bewerkingsprestaties garandeert, vermindert het het grondstoffenverbruik en de transportkosten, waardoor een perfecte balans wordt bereikt tussen hoge prestaties en hoge kosteneffectiviteit.
02
Systematische operationele training:
Er wordt een uitgebreide training gegeven over de bediening, programmering en basisonderhoud van de apparatuur om ervoor te zorgen dat klantteams het gebruik van de apparatuur snel onder de knie krijgen en een onafhankelijke en efficiënte werking bereiken.
03
Einde-tot-einde traceerbaarheid van verwerkingsgegevens:
Registreert automatisch de volledige procesparameters, verwerkingstijd en operatorinformatie voor elk substraat, ter ondersteuning van de kwaliteitscontrole en de reproduceerbaarheid van de productie.
04
Ondersteuning van continue procesontwikkeling:
Biedt gratis R&D-diensten voor snijprocessen op lange termijn en parameteroptimalisatiediensten voor nieuwe materialen of toepassingen, waardoor klanten snel nieuwe producten kunnen introduceren en de concurrentiepositie kunnen verbeteren.
05
Technische gegevens
|
Item |
Parameter |
|
Lasergolflengte |
1060-1080 nm |
|
Laseruitgangsvermogen |
1000W-3000W |
|
Max. snijbereik |
600*600mm |
|
Maximale acceleratie |
1G |
|
Precisie van herhaalde positionering van de X/Y-as |
±0,015 mm |
|
Verwerkingssnelheid |
0-400 mm/sec |
|
Maximale afstandssnelheid |
60m/min |
|
Precisie op de werktafel |
Kleiner dan of gelijk aan 0,02 mm |
|
Transmissiemodus |
Geïmporteerde servomotor + Japanse precisiekogelomloopspindel |
|
Volledig machinevermogen (geen ventilator) |
Minder dan of gelijk aan 10 kW |
|
Totaalgewicht van de hele machine |
Ongeveer 1600KG |
|
Externe afmeting (lengte*breedte*hoogte) |
1800*1550*1890mm (ter referentie) |
Toepassingsindustrieën
1. Consumentenelektronica:
Geoptimaliseerd voor het verwerken van kleine, dunne- metalen componenten, vooral geschikt voor het trimmen van 2D-contouren, onregelmatige openingen, het snijden van antennesleuven en het verwerken van micro-kenmerken van digitale productbehuizingen zoals smartphones, tablets, smartwatches en hoofdtelefoons na het stempelen. Zorgt voor gladde, braam-vrije randen en voldoet aan de dubbele eisen van hoogwaardige- consumentenelektronica op het gebied van montageprecisie en esthetisch uiterlijk.
2. Metalen sieraden:
Geschikt voor opengewerkt werk, graveren en snijden met onregelmatige vormen van mode-sieraden, hangers, oorbellen, armbanden en andere producten gemaakt van goud, zilver, koper, roestvrij staal, enz. Laser non-contactverwerking kan ingewikkelde patronen perfect weergeven zonder vervorming of slijtage van het gereedschap, waardoor de ontwerpvrijheid en het productierendement aanzienlijk worden verbeterd.
3. Rietinstrumenten:
Voor belangrijke akoestische componenten zoals het geluid-dat koperen platen en tongen in rietinstrumenten produceert (zoals mondharmonica's en accordeons), zorgt het voor stabiel snijden met een precisie van minder dan- millimeters, waardoor consistente toonhoogte en akoestische prestaties worden gegarandeerd, en wordt voldaan aan de extreme eisen van de instrumentproductie op het gebied van materiaaleigenschappen en geometrische precisie.
