Productbeschrijving

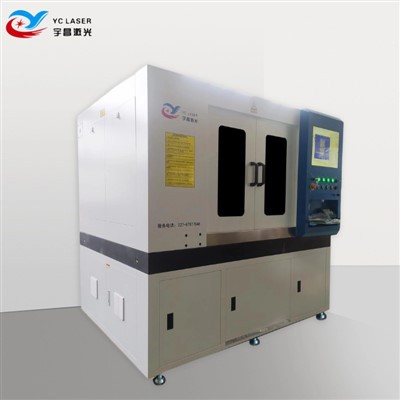

Demotorkern lasersnijmachineis speciaal ontworpen voor hoge-snelheid, hoge-precisie en vormloos lasersnijden van verschillende stator- en rotorkernen van motoren (platen van siliciumstaal/elektrisch staal), waardoor snelle prototyping en flexibele massaproductie van kernen mogelijk zijn voor alles van nieuwe energieaandrijfmotoren tot industriële servomotoren.
Introductie van apparatuur
Deze apparatuur is uitgerust met een marmeren precisieplatform en een omsloten structuur in portaal-stijl, die uitstekende stijfheid, schokbestendigheid en stabiliteit bij hoge- snelheden biedt. Het maakt ook gebruik van een geïmporteerde lineaire motor voor magnetische levitatie, een 0,5 µm hoge-precisieroosterliniaal en een volledig gesloten-CNC-systeem met lusbus, wat resulteert in een snelle respons, hoge precisie en weinig onderhoud.
Voordelen
Geen schimmelkosten
Geen mallen nodig, productie uit één-stuk mogelijk, geschikt voor prototypeontwikkeling, kleine- batchaanpassing en co-multi{2}}variëteitscoproductie.
Onmiddellijke omschakeling
Ontwerpwijzigingen worden onmiddellijk van kracht; het overstappen op nieuwe producten vereist slechts enkele minuten softwareaanpassingen, waardoor de leveringscycli aanzienlijk worden verkort.
Hoge materiaalopbrengst
Intelligent materiaalrouteringsalgoritme bereikt een materiaalgebruik van meer dan of gelijk aan 80%, aanzienlijk beter dan bij traditioneel stempelen.
Onbeperkte geometrie
Bereikt eenvoudig complexe geometrische kenmerken zoals trapeziumvormige groeven, magnetische bruggen en drie- oliekanalen, waardoor de fysieke beperkingen van mallen worden doorbroken.
Rustig en schoon
Geen stampend geluid of trillingen, wat resulteert in een stillere en veiligere werkomgeving, die voldoet aan de moderne slimme fabrieksnormen.
Technische gegevens
|
Item |
Parameter |
|
Lasergolflengte |
1060-1080 nm |
|
Laseruitgangsvermogen |
1000W-3000W (optioneel) |
|
Max. snijbereik |
600*600mm (optioneel) |
|
Precisie van herhaalde positionering van de X/Y-as |
±5µm |
|
Verwerkingssnelheid |
0-500 mm/s |
|
Maximale acceleratie |
1.5G |
|
Precisie op de werktafel |
Kleiner dan of gelijk aan 0,015 mm |
|
Transmissiemodus |
Geïmporteerde lineaire motor +0.5μm roosterliniaal |
|
Volledig machinevermogen (geen ventilator) |
Minder dan of gelijk aan 8 kW |
|
Totaalgewicht van de hele machine |
Ongeveer 1800KG |
|
Externe afmeting (lengte*breedte*hoogte) |
1800*1470*1890mm (Ter referentie) |
Toepassingsindustrieën
1. Nieuwe energievoertuigaandrijfmotoren
- Statorkern: hoge-precieze bewerking van complexe rechthoekige en trapeziumvormige sleuven
- Rotorkern met hoge-prestaties: geïntegreerde bewerking van magneetsleuven, magnetische bruggen, balansgaten en gewichts-reductiegaten
2. Industriële servo- en precisiemicromotor
- Tandwielbewerking: minimale tandbreedte van 0,15 mm, voldoet aan de eisen van micromotoren
- Rapid Prototyping: voltooi het hele proces, van tekening tot montageverificatie, binnen 48 uur.
